製品情報
産業用端子台［WEB製品カタログ］
中継端子台
LIST
製品一覧
- すべて開く
- すべて閉じる
- 製品画像
- 寸法図
- データ

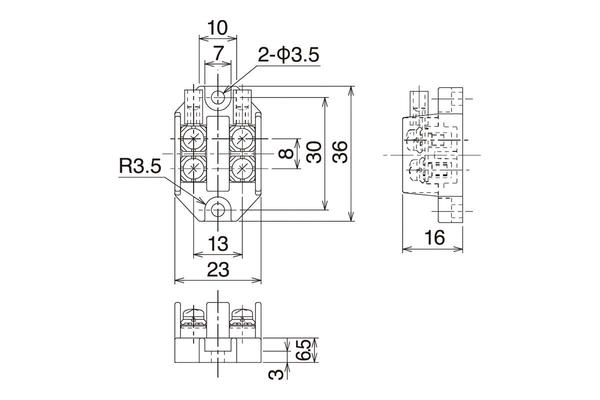

定格 AC250V 10A 絶縁体 PBT樹脂 端子間ピッチ 13㎜ 端子ネジ M3x8 適合圧着端子（参考） RAV1.25-3 端子数（P） 2

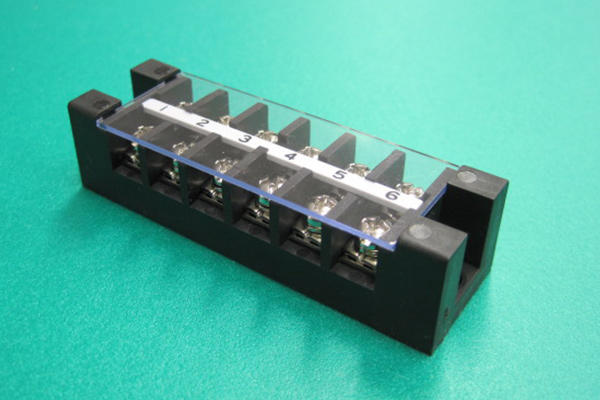

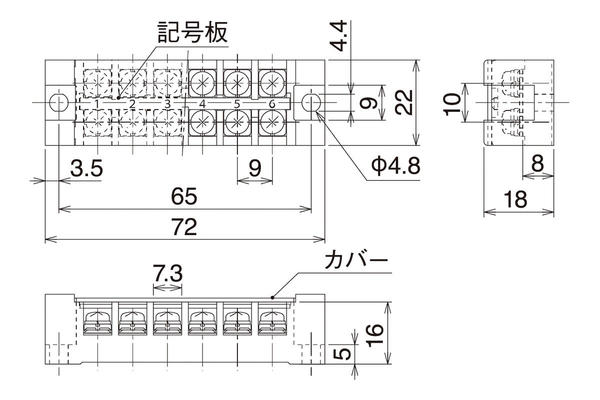

KE209-6
- 製品画像
- 寸法図
- データ
定格 250V 10A 絶縁体 PBT樹脂 カバー 塩化ビニル樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 9㎜ 端子ネジ M3.5x8 適合圧着端子（参考） R2.3.5 端子数（P） 6

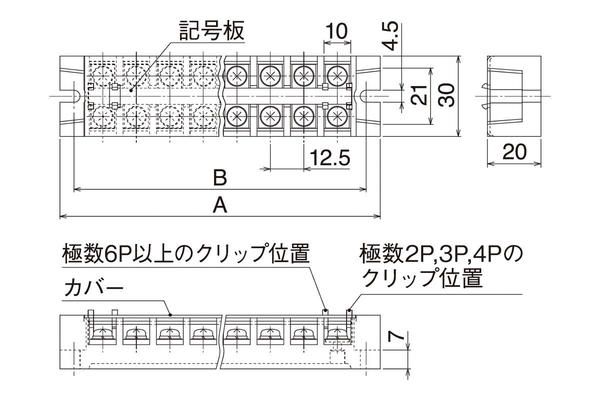

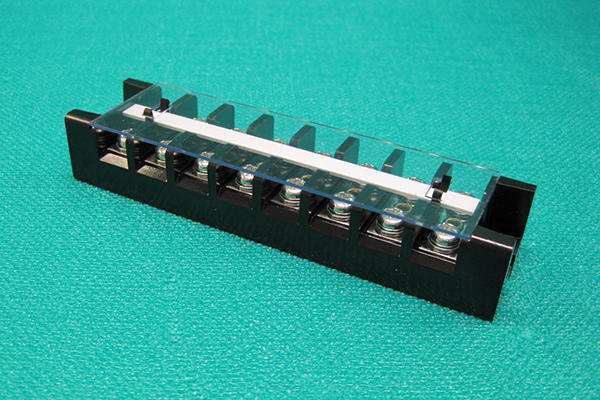

KST20-□
- 製品画像
- 寸法図
- データ
定格 380V 20A 絶縁体 フェノール樹脂 カバー 塩化ビニル樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 12.5㎜ 端子ネジ M4x8 適合圧着端子（参考） 2-M4〜5.5-4 端子数（P） 2,3,4,6,8,10,12 寸法 A=19.5+（P数ｘ12.5）
B=9+（P数ｘ12.5）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

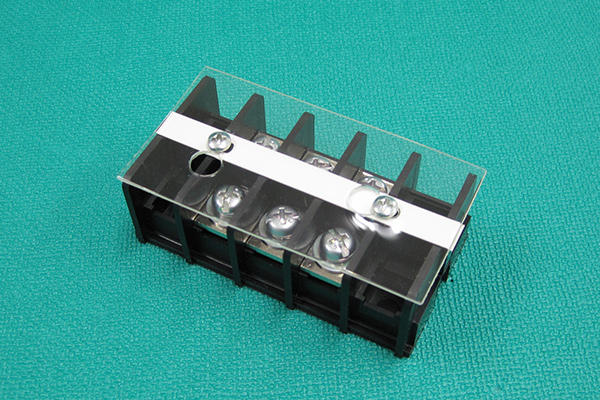

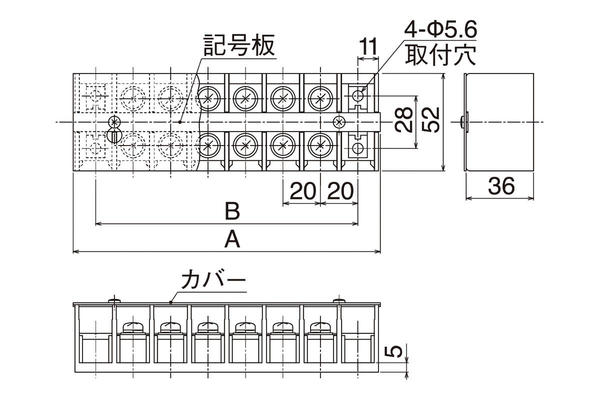

KE400 -□Ｐ-Ｃ
- 製品画像
- 寸法図
- データ
定格 600V 70A 絶縁体 PBT樹脂 カバー ポリカーボネート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 15㎜ 端子ネジ M5x10 定格適合電線 8㎟ 端子数（P） 3,4,5,6,9,10,11 寸法 A=35+（P数ｘ15）
B=15+（P数ｘ15）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
KE401-□Ｐ-Ｃ
- 製品画像
- 寸法図
- データ
定格 600V 80A 絶縁体 PBT樹脂 カバー ポリカーボネート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 20㎜ 端子ネジ M6x12 定格適合電線 22㎟ 端子数（P） 2,3,4,5,6,7,8,9 寸法 A=44+（P数ｘ20）
B=20+（P数ｘ20）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
KE402-□Ｐ-Ｃ
- 製品画像
- 寸法図
- データ
定格 600V 132A 絶縁体 PBT樹脂 カバー ポリカーボネート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 26㎜ 端子ネジ M8x14（六角） 定格適合電線 38㎟ 端子数（P） 2,3,4,5,6,7,8,9 寸法 A=56+（P数ｘ26）
B=26+（P数ｘ26）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
