船舶用端子盤［WEB製品カタログ］
艦船用端子盤
LIST
製品一覧
- すべて開く
- すべて閉じる
- 製品画像
- 寸法図
- データ
規格 NDS F 8852B 定格 125V 10A, 500V 4A 絶縁体 ジアリルフタレート樹脂 端子間ピッチ 8㎜ 端子ネジ M3 適合圧着端子（参考） AT1-A10,
R1.25-3端子数（P） 2,3,4,5,7,10,12 寸法 A=21+（P数x8）
B=11+（P数x8）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

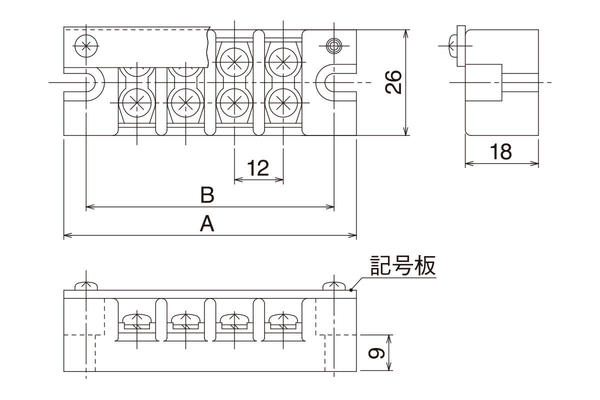

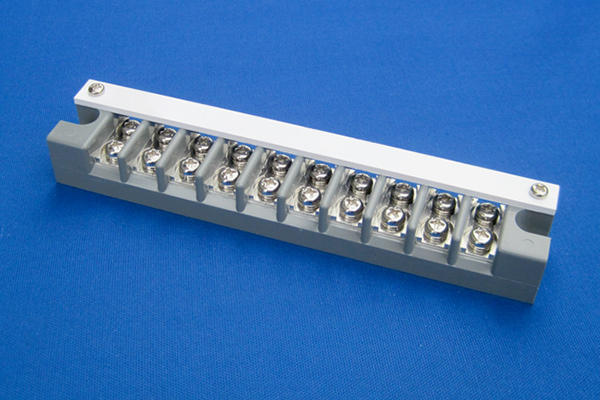

TA20B-□
- 製品画像
- 寸法図
- データ
規格 NDS F 8852B 定格 125V 20A, 500V 4A 絶縁体 ジアリルフタレート樹脂 端子間ピッチ 12㎜ 端子ネジ M4 適合圧着端子（参考） AT1-A20,AT2-A20
R1.25-4, R2-4端子数（P） 2,3,4,5,7,10,12 寸法 A=24+（P数x12）
B=13+（P数x12）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

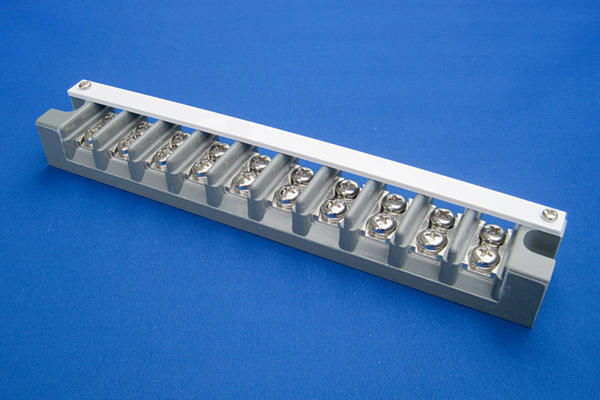

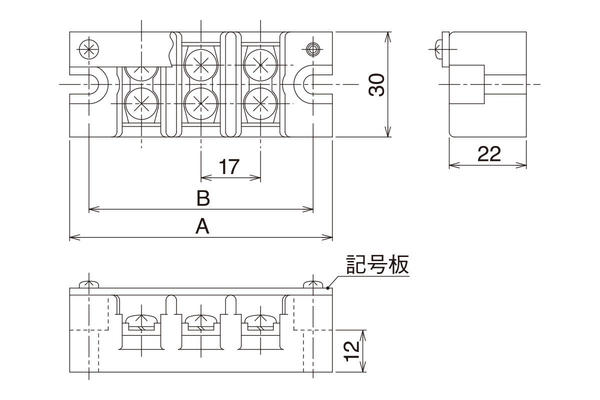

TA30B-□
- 製品画像
- 寸法図
- データ
規格 NDS F 8852B 定格 500V 30A 絶縁体 ジアリルフタレート樹脂 端子間ピッチ 17㎜ 端子ネジ M5 適合圧着端子（参考） AT3-A30,
R2-5, R5.5-5端子数（P） 2,3,4,5,6,7,10,12 寸法 A=24+（P数x17）
B=13+（P数x17）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

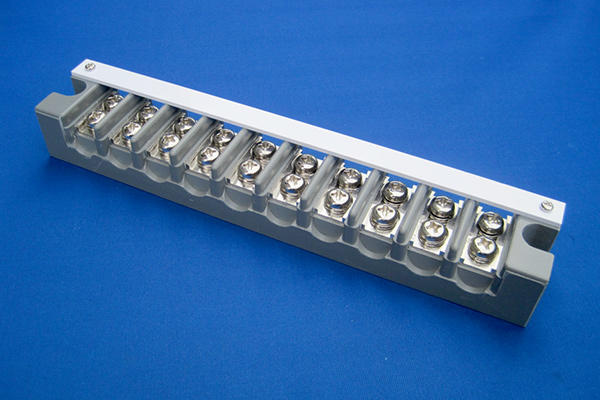

TA60B-□
- 製品画像
- 寸法図
- データ
規格 NDS F 8852B 定格 500V 60A 絶縁体 ジアリルフタレート樹脂 端子間ピッチ 20㎜ 端子ネジ M6 適合圧着端子（参考） R14-6 端子数（P） 10,12 寸法 A=30+（P数x20）
B=16+（P数x20）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
