船用圧着端子用端子盤
LIST
製品一覧
- すべて開く
- すべて閉じる
- 製品画像
- 寸法図
- データ
規格 JIS F8813（準拠） 定格 500V 13.5A 絶縁体 フェノール樹脂 端子間ピッチ 8㎜ 端子ネジ M3 端子数（P） 2,3,4,5,7,10,12 適合圧着端子（参考） R1.25-3 寸法 A=21+（P数x8）
B=11+（P数x8）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
注1. JISマーク表示品は特注品扱いになりますのでお問い合わせください。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
注1. JISマーク表示品は特注品扱いになりますのでお問い合わせください。

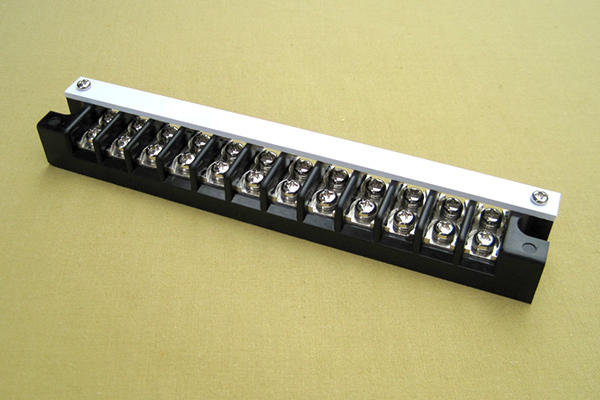

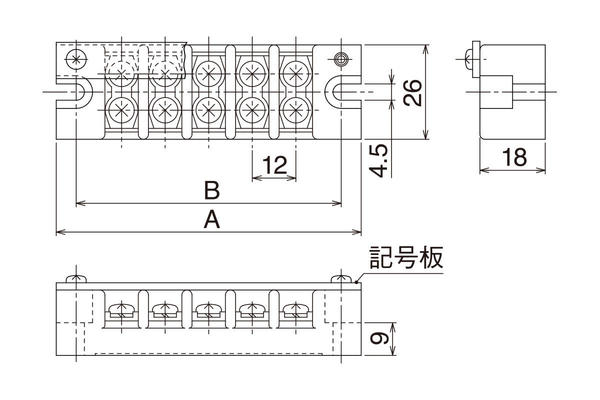

Ｃ20-□
- 製品画像
- 寸法図
- データ
規格 JIS F8813（準拠） 定格 500V 24A 絶縁体 フェノール樹脂 端子間ピッチ 12㎜ 端子ネジ M4 端子数（P） 2,3,4,5,6,7,8,10,12 適合圧着端子（参考） R1.25-4,R2-4 寸法 A=24+（P数x12）
B=13+（P数x12）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
注1. JISマーク表示品は特注品扱いになりますのでお問い合わせください。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
注1. JISマーク表示品は特注品扱いになりますのでお問い合わせください。

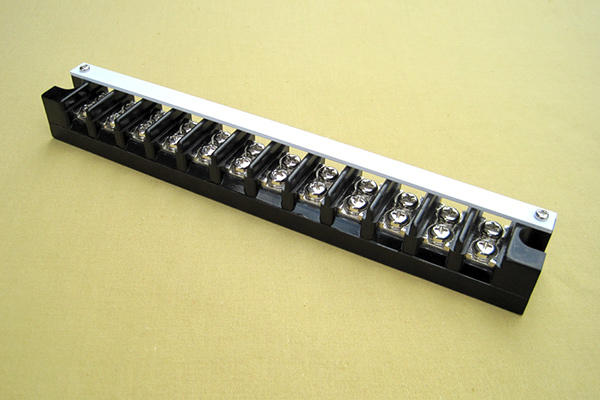

Ｃ32-□
- 製品画像
- 寸法図
- データ
規格 JIS F8813（準拠） 定格 500V 41A 絶縁体 フェノール樹脂 端子間ピッチ 17㎜ 端子ネジ M5 端子数（P） 2,3,4,5,6,7,10,12 適合圧着端子（参考） R1.25-5 R2-5, R5.5-5 寸法 A=24+（P数x17）
B=13+（P数x17）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
注1. JISマーク表示品は特注品扱いになりますのでお問い合わせください。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
注1. JISマーク表示品は特注品扱いになりますのでお問い合わせください。
