製品情報
鉄道車両用端子盤［WEB製品カタログ］
鉄道車両用中継端子盤
LIST
製品一覧
- すべて開く
- すべて閉じる
- 製品画像
- 寸法図
- データ

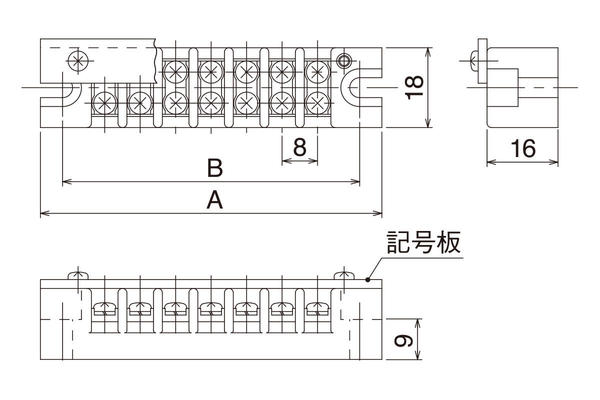

定格 125V 10A 絶縁体 ジアリルフタレート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 8㎜ 端子ネジ M3 接続可能電線 1.25㎟（最大）2㎟ 端子数（Ｐ） 2〜5,7,10,12 寸法 A=21+（P数x8）
B=11+（P数x8）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

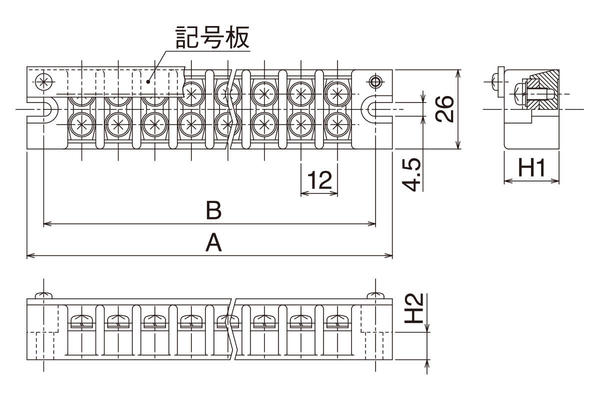

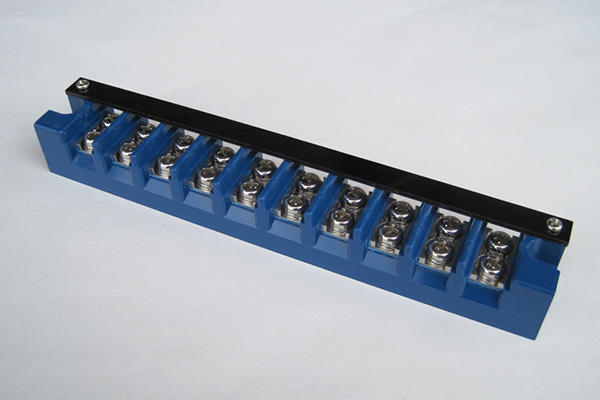

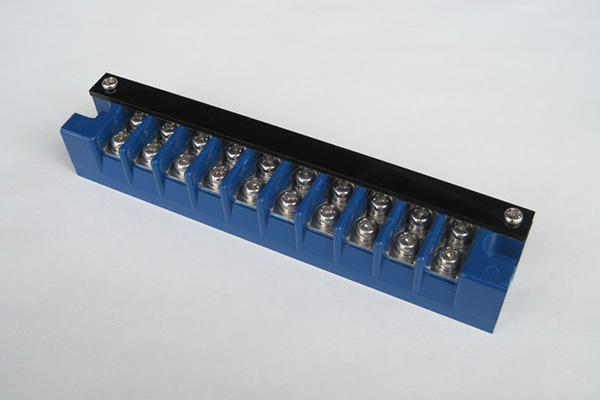

CKA20G-□
- 製品画像
- 寸法図
- データ
国鉄図番 AD67895 定格 600V 20A 絶縁体 ジアリルフタレート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 12㎜ 端子ネジ M4x8 接続可能電線 1.25㎟（最大）2㎟ 端子数（P） 2〜8,10,12,15 寸法 2〜12P:A=24+（P数x12）
B=13+（P数x12）
15P:A=210, B=195
2〜6P:H1=18, H2=9
7〜15P:H1=22, H2=13
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

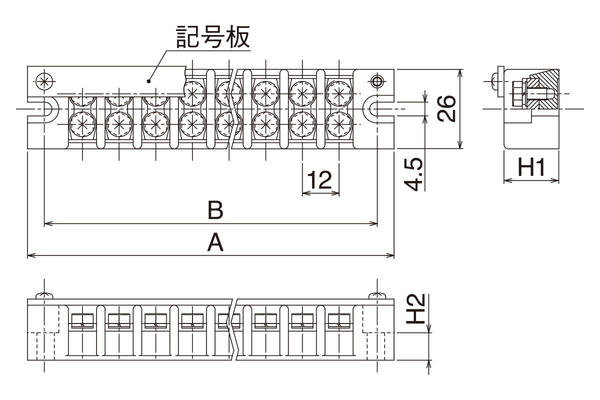

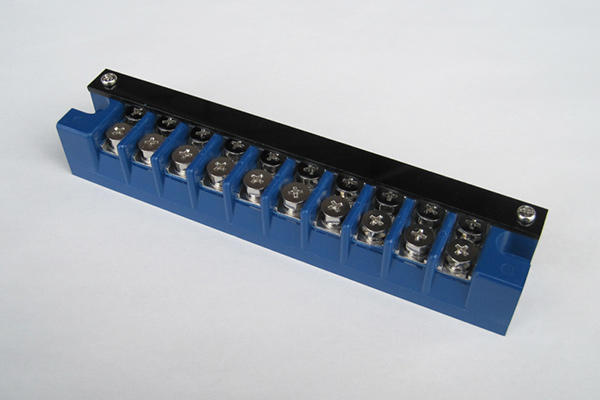

CKA20G-□H
- 製品画像
- 寸法図
- データ
国鉄図番 AD67896 定格 600V 20A 絶縁体 ジアリルフタレート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 12㎜ 端子ネジ M4x8（六角） 接続可能電線 1.25㎟（最大）2㎟ 端子数（P） 2〜8,10,12,15 寸法 2〜12P:A=24+（P数x12）
B=13+（P数x12）
15P:A=210, B=195
2〜6P:H1=18, H2=9
7〜15P:H1=22, H2=13
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

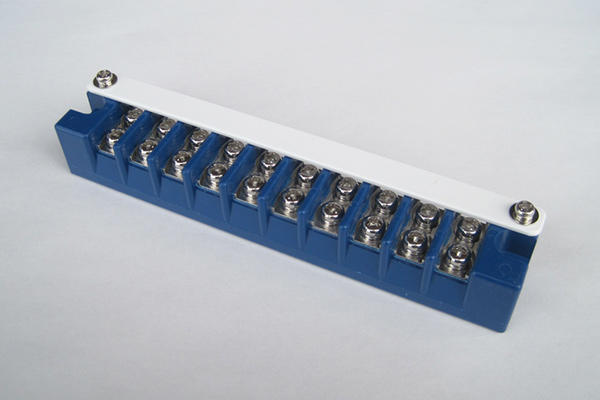

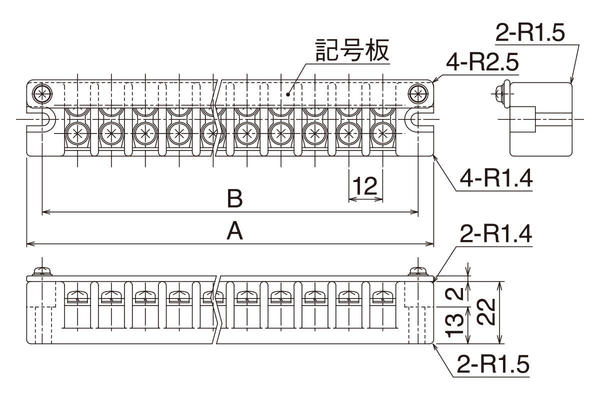

CKA20G-□R
- 製品画像
- 寸法図
- データ
国鉄図番 AD67895 定格 600V 20A 絶縁体 ジアリルフタレート樹脂 記号板 ポリエステル樹脂 端子間ピッチ 12㎜ 端子ネジ M4x8 接続可能電線 1.25㎟（最大）2㎟ 端子数（Ｐ） 10,15 寸法 10P: A=144, B=133
15P: A=210, B=195
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

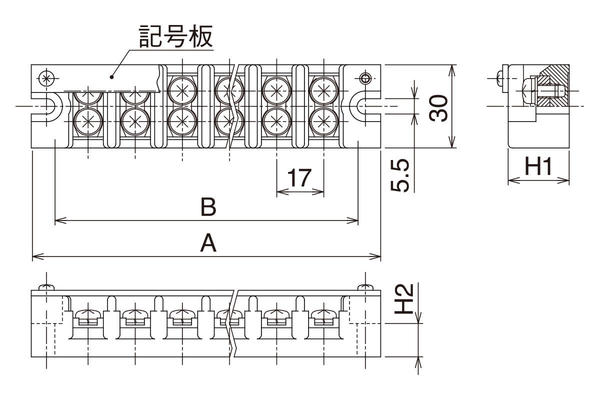

CKA30G-□
- 製品画像
- 寸法図
- データ
国鉄図番 ED563825 定格 600V 30A 絶縁体 ジアリルフタレート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 17㎜ 端子ネジ M5（セルフアップ） 接続可能電線 （最大）3.5㎟ 端子数 2,3,5,6,7,10,12 寸法 2〜6P :A=24+（P数x17）
B=13+（P数x17）
2〜6P :H1=22,H2=12
7〜12P:H1=25, H2=15

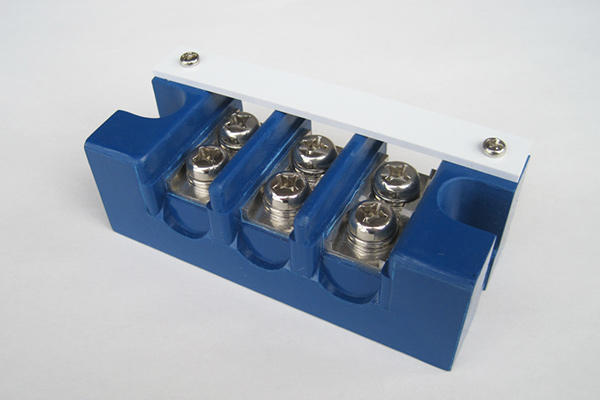

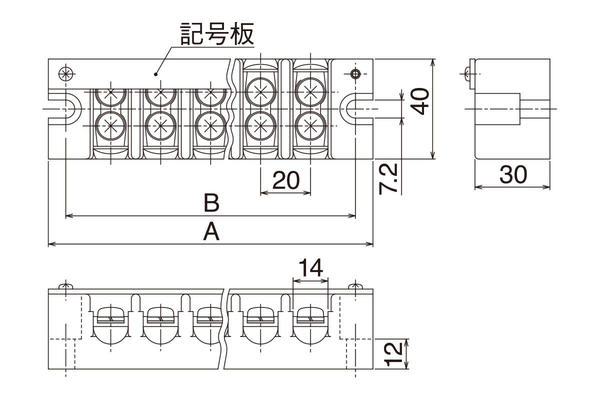

CKA60G-□
- 製品画像
- 寸法図
- データ
定格 600V 60A 絶縁体 ジアリルフタレート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 20㎜ 端子ネジ M6x12 接続可能電線 （最大）14mm2 端子数（P） 3,10,12 寸法 A=30+（P数x20）
B=16+（P数x20）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

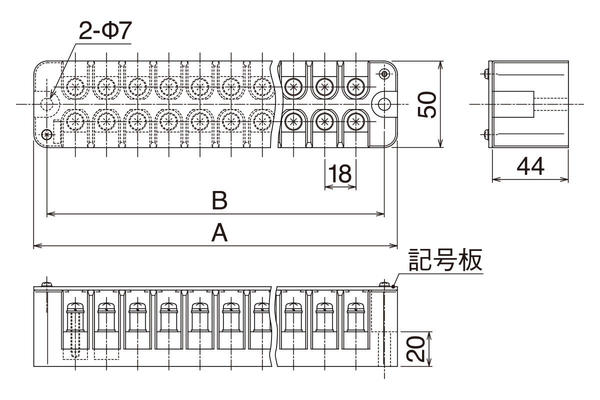

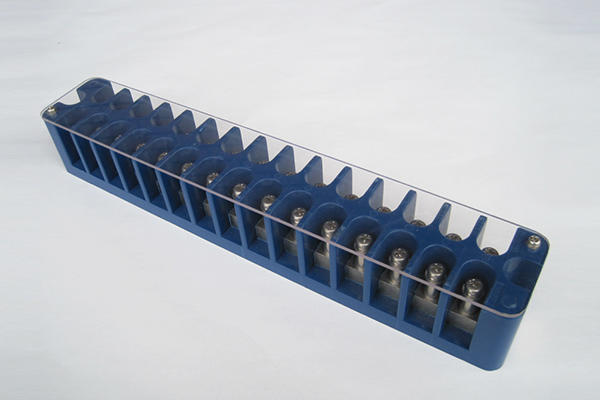

CKA145G-□
- 製品画像
- 寸法図
- データ
国鉄図番 TD56490,56491,56492 定格 600V 60A 絶縁体 ジアリルフタレート樹脂 カバー ポリカーボネート樹脂 端子間ピッチ 18㎜ 端子ネジ M5x25 接続可能電線 （最大）14㎟ 端子数（P） 5,10,15 寸法 A=30+（P数x18）
B=15+（P数x18）
注：形名の□部には端子数（P）が入ります。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。
仕様欄中の記号について A＝長さ（mm）,B＝取付ネジ位置寸法（mm）,D＝幅（mm）,Ｈ＝高さ（mm）を表しています。

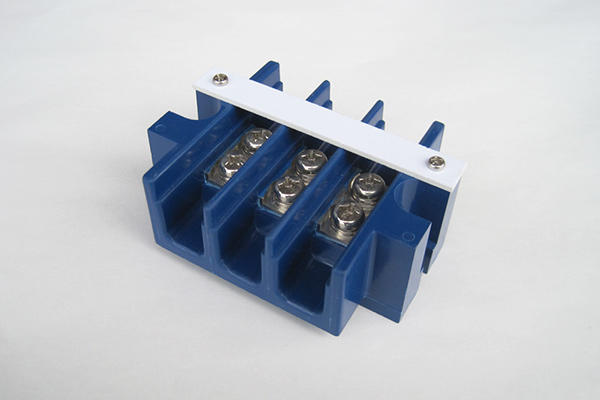

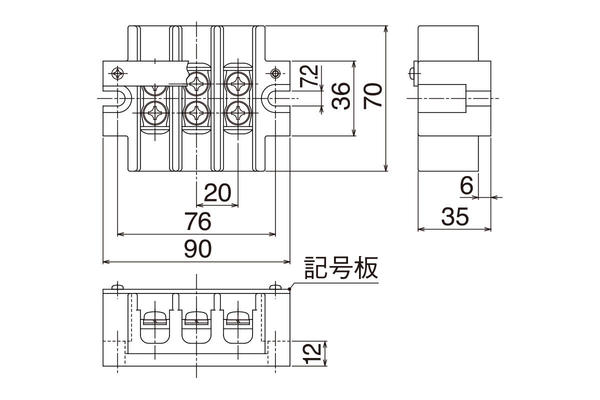

HCKA60-3
- 製品画像
- 寸法図
- データ
国鉄図番 AD68804 定格 1000V 60A 絶縁体 ジアリルフタレート樹脂 記号板 塩化ビニル樹脂 端子間ピッチ 20㎜ 端子ネジ M6x12 接続可能電線 （最大）14㎟ 端子数（P） 3
