ソケットの形式

現在主流となっているソケットについて、ご説明致します。

シリーズⅠ

250V AC 60A and 480V AC 60A
[JIS F 8837 , ISO 1496/2]

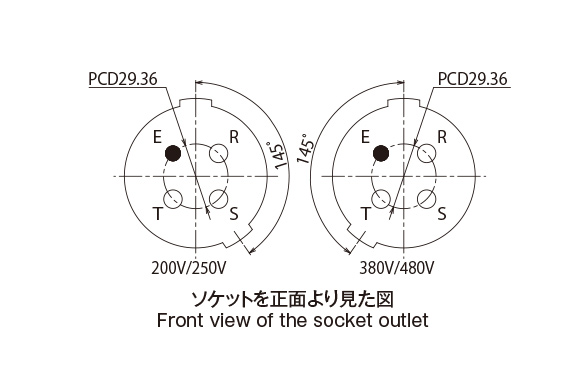

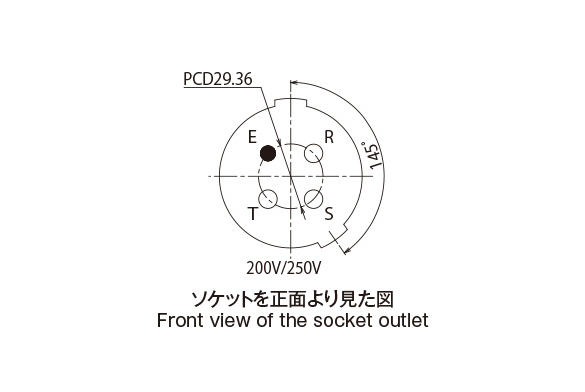

2種類の電圧に適用することができるので、異種電圧のプラグとの接続を防止するために、図に示すように誤入防止用キーウェイを設けてあります。

380/440V AC 32A (3h)
[JIS F 8837 , ISO 1496/2 , IEC Pub.309 , CEE Pub.17]

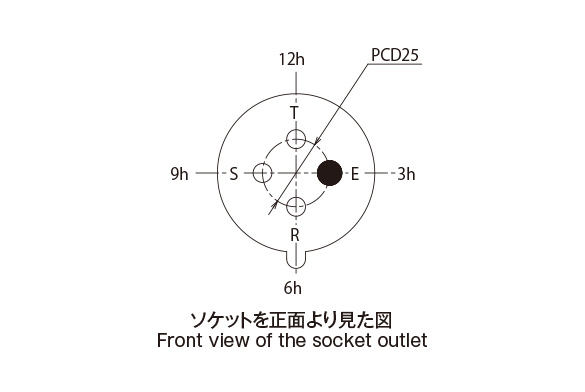

このシリーズは、ISO、CEE及びJIS F 8837の諸規格に準拠して設計されており図に示すように、CEEの他の定格のものとの誤入防止のために、キーウェイが6時の位置にある時に、アースピンが3時の位置にセットするようになっています。
