製品情報
冷凍コンテナ用機器［WEB製品カタログ］

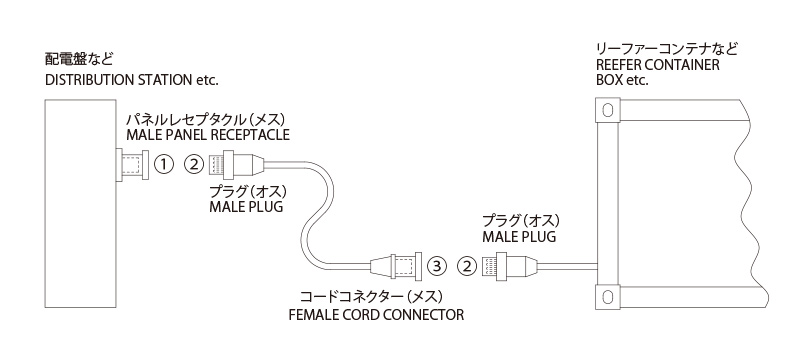

各部品の
組み合わせ⽅法
シリーズⅠ(250VAC 60A)の場合
| 設置場所 | ① | ② | ③ | 備考 |
|---|---|---|---|---|
| パネル レセプタクル(メス) | プラグ(オス) | コード コネクター(メス) | ①が冷凍コンテナ用レセプタクルボックスだった場合 | |
| 形式 | KRP-60L | KPP-601L* | KCP-60L* | KRT-BR60L* |
シリーズⅠ(480VAC 60A)の場合
| 設置場所 | ① | ② | ③ | 備考 |
|---|---|---|---|---|
| パネル レセプタクル(メス) | プラグ(オス) | コード コネクター(メス) | ①が冷凍コンテナ用レセプタクルボックスだった場合 | |
| 形式 | KRP-60H | KPP-601H* | KCP-60H* | KRT-BR60H* |
シリーズⅠ(250VAC 50A)の場合
| 設置場所 | ① | ② | ③ | 備考 |
|---|---|---|---|---|
| パネル レセプタクル(メス) | プラグ(オス) | コード コネクター(メス) | ①が冷凍コンテナ用レセプタクルボックスだった場合 | |
| 形式 | KRP-60L | KPP-601L* | KCP-60L* | KRT-BR50L* |
シリーズⅠ(480VAC 50A)の場合
| 設置場所 | ① | ② | ③ | 備考 |
|---|---|---|---|---|
| パネル レセプタクル(メス) | プラグ(オス) | コード コネクター(メス) | ①が冷凍コンテナ用レセプタクルボックスだった場合 | |
| 形式 | KRP-60H | KPP-601H* | KCP-60H* | KRT-BR50H* |
シリーズⅡ(380/440VAC 32A)の場合
| 設置場所 | ① | ② | ③ | 備考 |
|---|---|---|---|---|
| パネル レセプタクル(メス) | プラグ(オス) | コード コネクター(メス) | ①が冷凍コンテナ用レセプタクルボックスだった場合 | |
| 形式 | KRP-32H | KEP-321H* | KCP-32H* | KRT-BE32H* |
